Outils manivelle

Le démontage et l'entretien d'une manivelle peuvent sembler simples, mais la diversité des systèmes et la sensibilité des serrages exigent du matériel adapté. Beaucoup d'utilisateurs achètent un outil générique et se retrouvent face à des vis inutilisables, des filets abîmés ou des serrages mal calibrés.

Avant d'ouvrir votre pédalier, il faut clarifier deux points : quel type de pédalier (par ex. Hollowtech II, axe carré, SRAM DUB) et quel couple est requis. Choisir l'outil inadapté augmente le risque de dommage et rend la réparation plus coûteuse.

Pourquoi utiliser un outil dédié pour la manivelle ?

Un outil spécifique respecte la géométrie des pièces et répartit les forces sans concentrer la pression sur un point fragile. Par exemple, un extracteur de manivelle prévu pour axe carré n'effacera pas les surfaces d'appui et évitera de déformer l'axe. Les vis de compression modernes exigent une clé capable de contrôler des couples très faibles : une clé dynamométrique dédiée évite les serrages excessifs ou insuffisants.

Comment choisir l'outil adapté à votre pédalier ?

Identifiez la famille de votre pédalier (repères marqués sur le boîtier ou documentation constructeur). Pour Hollowtech II, privilégiez un outil de compression compatible (voir l'outil pour vis de compression Shimano Hollowtech II). Pour serrages en Nm faibles, une clé dynamométrique 2–6 Nm est recommandée : la Clé Topeak Ratchet Rocket Lite NTX illustre ce type d'outil.

S'attaquer aux systèmes Shimano Hollowtech II

Hollowtech II repose sur un montage intégré d'axe et manivelle avec vis de compression. L'usage d'un outil dédié permet d'extraire la vis sans abîmer l'alésage de la manivelle. Avant démontage, nettoyez la zone, repérez l'orientation des pièces et utilisez la clé dynamométrique au remontage pour respecter le couple constructeur (consultez la documentation Shimano si besoin).

Clés dynamométriques et serrages faible couple

Les serrages entre 2 et 6 Nm demandent une clé précise et répétable. Les modèles à cliquet avec réglage micrométrique réduisent l'erreur humaine. Lors du remontage, appliquez le couple en plusieurs étapes et vérifiez l'absence de jeu. La Clé Topeak 2–6 Nm est conçue pour les composants sensibles comme les vis de compression.

Entretien et précautions lors du démontage

Portez des gants fins pour ne pas glisser, travaillez sur une surface propre et aimantez les petites vis si possible. Graissez légèrement les filets si le fabricant le recommande (attention aux couples indiqués). Conservez l'ordre des pièces lors du démontage et prenez des photos si nécessaire pour faciliter le remontage.

Comparaisons pratiques et tableaux d'usage

Voici deux tableaux pour aider au choix selon l'usage et les caractéristiques techniques.

Exemples concrets et études de cas

Cas 1 : un utilisateur VTC remplace sa manivelle et doit respecter un faible couple sur la vis de compression. La Clé Topeak 2–6 Nm évite le serrage excessif et les restaurations ultérieures.

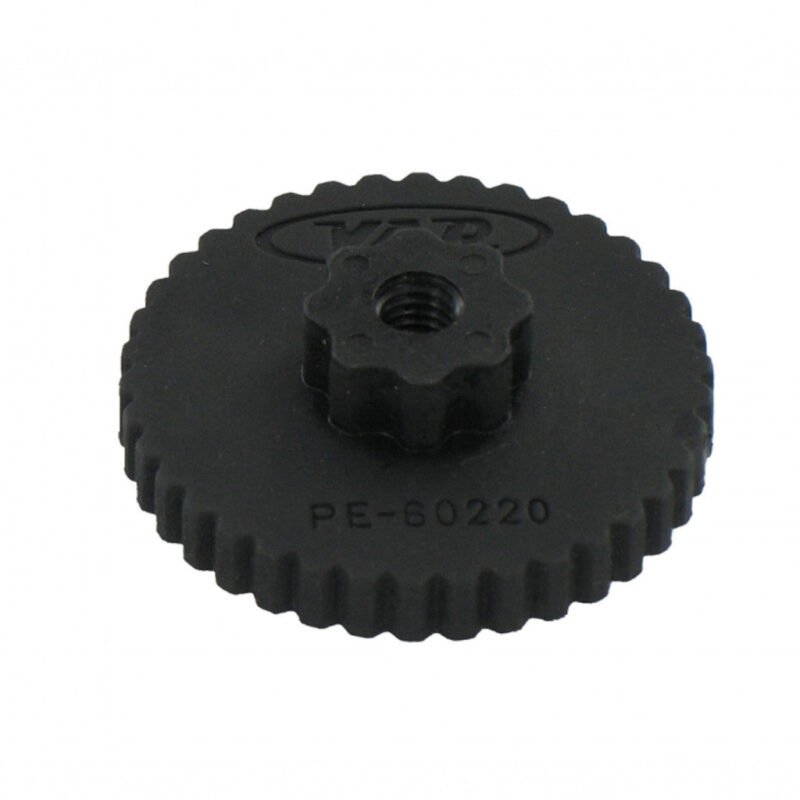

Cas 2 : un atelier effectue des interventions sur des groupes Shimano. L'outil Shimano Hollowtech II VAR PE-60220-C permet un démontage propre et rapide, limitant le temps d'immobilisation du vélo.

Liens utiles et sources techniques

Pour approfondir la compatibilité et les couples recommandés, consultez la documentation constructeur et des ressources techniques fiables (par exemple la page produit Shimano et les fiches techniques fabricants). Certaines bonnes pratiques d'hygiène et de sécurité au travail sont rappelées sur des sites publics comme service-public.fr et des articles techniques généraux sur Wikipédia - Pédalier (vélo), qui expliquent la terminologie et les principes mécaniques.

Produits et accessoires cités dans ce guide : Clé dynamométrique Topeak Ratchet Rocket Lite NTX, Outil vis de compression Shimano Hollowtech II. Ces références illustrent deux besoins complémentaires : contrôle du couple et extraction propre.

Si vous consultez d'autres catégories pour préparer une réparation complète, nos rubriques Roues et pneus, VTT électriques et Vélos électriques peuvent contenir pièces et accessoires utiles lors d'une révision plus large. Profitez aussi des offres sur Promotions vélo si vous cherchez un outil complémentaire.

Pour des tutoriels et retours d'expérience, lisez nos articles techniques : Remorque vélo : comment la choisir ? et Batterie vélo électrique 36V Kalkhoff : autonomie et conseils, qui abordent l'entretien pratique et les contrôles à prévoir avant un voyage ou un usage intensif.

FAQ

Quel outil pour un pédalier Hollowtech II ?

Pour Hollowtech II, utilisez un outil de vis de compression spécifique conçu pour ce standard afin d'éviter d'endommager l'alésage de la manivelle. L'outil Shimano VAR PE-60220-C est compatible et permet d'extraire et de remettre en place la vis proprement. Au remontage, appliquez le couple recommandé par le fabricant avec une clé dynamométrique.

Faut-il une clé dynamométrique pour toutes les manivelles ?

Pas toujours, mais pour la majorité des manivelles modernes oui, surtout celles avec vis de compression ou serrages sur axe intégré. Les couples faibles demandent précision : sans clé, on prend le risque d'un serrage trop fort ou trop faible. Pour les axes carrés anciens, une bonne clé plate peut suffire pour le démontage, mais le serrage critique est mieux réalisé avec une clé adaptée.

Comment éviter d'abîmer la manivelle lors de l'extraction ?

Protégez les surfaces d'appui, utilisez un extracteur adapté à l'empreinte et évitez les chocs latéraux. Lubrifiez légèrement si une vis est grippée et chauffez légèrement uniquement si nécessaire. Travaillez toujours avec l'outil centré pour que la force soit axiale et non tangentielle.

Que faire si une vis de compression est grippée ?

Appliquez un dégrippant adapté et laissez agir, puis chauffez modérément la zone pour dilater les matériaux si la conception le permet. Utilisez un outil adapté et évitez d'utiliser des rallonges inappropriées qui risquent de casser la tête de vis. En cas d'échec, consultez un atelier pour éviter d'aggraver la situation.

Peut-on utiliser la même clé pour d'autres composants du vélo ?

Oui, une clé dynamométrique avec une plage adaptée (par ex. 2–6 Nm) est utile pour composants sensibles comme les accessoires carbone, guidons, potences et vis de fixation des plateaux. Veillez à bien respecter la plage d'utilisation et les tolérances indiquées.

Quelle fréquence d'entretien après démontage ?

Après remontage, vérifiez le serrage initial après 50–100 km et régulièrement selon l'usage (tous les 500 km pour usage intensif). Contrôlez aussi l'absence de jeu et l'usure visible. Une vérification visuelle avant chaque sortie prolongée est une bonne pratique.

Quels accessoires prévoir en atelier pour intervenir sur une manivelle ?

En plus de l'outil de compression et de la clé dynamométrique, prévoyez un extracteur d'axe, une clé BTR de bonne qualité, un dégrippant, lubrifiant pour filets, chiffons propres, gants et un bac pour petites pièces. Un support vélo ou pied d'atelier facilite le travail.

Est-il nécessaire de remplacer les vis à chaque démontage ?

Pas systématiquement. Inspectez-les : si les filets ou la tête sont endommagés, remplacez-les. Certaines vis, surtout sur composants haute performance, sont conçues pour un usage répété mais gardez à l'esprit que la corrosion et l'usure compromettent la tenue mécanique.
